El Ecosistema Normativo BIM:
El verdadero ADN de la gestión de la información

Existe un malentendido persistente en la industria AEC (Architecture, Engineering & Construction): la creencia de que BIM es esencialmente una cuestión de software. De que adoptar BIM significa adquirir licencias de Revit, aprender Navisworks y producir maquetas 3D. Esta confusión tiene un costo medible. Según buildingSMART International (2021), el 70 % de los proyectos que declaran usar BIM no logran intercambiar información de forma interoperable entre disciplinas, porque carecen de un marco normativo compartido sobre el cual estructurar esa información.

Una orquesta sinfónica es una metáfora útil, aunque de alcance limitado: los instrumentos — el software de modelado, los servidores CDE, los visores IFC — son herramientas de alta precisión; pero sin una partitura — el cuerpo normativo ISO que regula qué información debe existir, en qué formato, en qué momento y con qué nivel de detalle —, cada músico toca en su propia tonalidad. El resultado es ruido, no sinfonía. Dicho esto, la metáfora agota rápidamente su utilidad: el ecosistema normativo BIM no es solo una "partitura" pasiva. Es un sistema vivo de requisitos, protocolos de intercambio y diccionarios de datos que determinan cómo fluye la información entre organizaciones, disciplinas y plataformas heterogéneas a lo largo de décadas de vida útil de un activo construido.

Este artículo examina ese ecosistema en su totalidad: siete nodos normativos, cada uno con un rol funcional específico e irreemplazable. Su comprensión no es opcional para quienes gestionan proyectos de gran escala bajo exigencias contractuales o regulatorias BIM.

BIM Ecosistema Normativo ISO 19650 Gestión de la Información CDE · EIR · BEP · MIDP · TIDP ISO 16739 · ISO 21597 Interoperabilidad IFC · ICDD · Linkset ISO 15686 Vida Útil y Ciclo de Vida SLP · LCA · FM / BIM 7D ISO 29481 IDM — Entrega de Información Process Map · MVD · ER ISO 12006 Clasificación y Diccionarios Uniclass · OmniClass · Pset_ ISO 7817 LOIN — Nivel de Información Geom. · Alfanum. · Doc. ISO 23386 · 23387 · 22057 PDTs · Propiedades · Sostenibilidad Relaciones bidireccionales. Todos los nodos interactúan con el núcleo BIM y entre sí.
Figura 1. Los siete nodos del ecosistema normativo BIM y sus dominios funcionales. Elaboración propia basada en buildingSMART International (2021) y el corpus ISO aplicable a la gestión de información en activos construidos.

1. Gestión de la Información: la familia ISO 19650

La ISO 19650 (Organization and digitization of information about buildings and civil engineering works — Information management using building information modelling) es el estándar de referencia global para la gestión de información en proyectos y activos construidos. No regula geometría ni software: regula procesos. Específicamente, establece quién debe producir qué información, cuándo, en qué formato y para quién, desde la concepción de un proyecto hasta el fin de su vida útil.

La familia está compuesta por seis partes independientes pero articuladas, la última de ellas publicada en enero de 2025:

Tabla 1

Partes de la familia ISO 19650 y su dominio funcional

Parte Título Dominio Estado
ISO 19650-1 Conceptos y principios Define la jerarquía de requisitos de información (OIR → AIR → PIR → EIR), los cuatro estados del CDE (WIP, Shared, Published, Archived), los roles de la parte contratante (appointing party) y la parte designada (appointed party), y el contenedor de información como unidad mínima de intercambio Vigente 2018
ISO 19650-2 Fase de entrega de los activos Proceso de gestión de información durante diseño y construcción: elaboración del EIR, respuesta mediante BEP (pre y post-contrato), producción del MIDP y TIDPs, y los procesos de verificación, validación y aprobación de cada contenedor de información en el CDE Vigente 2018
ISO 19650-3 Fase operativa de los activos Gestión de información durante operación y mantenimiento: actualización del AIM (Asset Information Model), registro de eventos de mantenimiento, gestión de cambios ante modificaciones del activo, y el AIR como instrumento rector de los datos de facility management Vigente 2020
ISO 19650-4 Intercambio de información Formaliza la estructura de metadatos de cada contenedor en un evento de intercambio: convenciones de nomenclatura (campo de proyecto, originador, zona, nivel, tipo, rol, número), códigos de estado (suitability) y clasificación requerida. Convierte el CDE en un sistema de registro auditable Vigente 2022
ISO 19650-5 Enfoque orientado a la seguridad en la gestión de información Establece un security-minded approach para activos sensibles: clasifica la información en niveles de sensibilidad (abierta, restringida, confidencial), define controles de acceso al CDE, protocolos de auditoría, gestión de brechas y requisitos de security triage para infraestructura crítica Vigente 2020
ISO 19650-6 Información de salud y seguridad Estructura la información de prevención de riesgos laborales como datos vinculados a objetos BIM: evaluaciones de riesgo por actividad, métodos de trabajo seguro, identificación de materiales peligrosos y requisitos de EPP por zona. Aplica en diseño (planificación de seguridad), construcción (gestión de riesgos vinculada al modelo 4D) y operación (mantenimiento seguro) Vigente 2025

Nota. Adaptado de ISO 19650 (Partes 1–6).

La jerarquía de requisitos de información: del OIR al TIDP

El aporte conceptual más importante de ISO 19650-1 es la jerarquía de requisitos de información: un modelo en cascada que va desde las necesidades estratégicas del propietario del activo hasta las tareas de producción asignadas a cada autor individual de información. Comprender esta jerarquía es comprender la arquitectura de decisiones de BIM en proyectos reales.

Propietario del activo
Equipo de entrega

Haz clic en un elemento Selecciona cualquier nodo del diagrama para ver su descripción. Los elementos con borde verde son documentos contractuales que forman la cadena de responsabilidad entre el cliente y el equipo de entrega.

Fuente: ISO 19650-1:2018, Fig. 6. EIR es el punto de transferencia entre propietario y equipo de entrega.

Figura 2. Jerarquía de requisitos de información según ISO 19650-1, con el CDE como entorno de control transversal. Adaptado de ISO 19650-1:2018, §5.7 y Fig. 6. Haz clic en cada elemento para ver su descripción.

La pieza más crítica —y frecuentemente mal implementada— de esta jerarquía es el EIR (Employer's Information Requirements): el documento contractual mediante el cual el cliente encargante especifica qué información necesita, en qué formato y en qué hitos de entrega. Un EIR bien elaborado es la diferencia entre un proyecto BIM que produce valor y uno que produce modelos costosos sin propósito. En respuesta, el equipo de entrega genera el BEP (BIM Execution Plan), que establece cómo satisfará esos requisitos, y lo desglosa en el MIDP (plan maestro de entregas) y los TIDP individuales por tarea.

"El EIR no es una lista de deseos — es un instrumento contractual que define la información que la parte contratante necesita para tomar decisiones sobre el activo en cada etapa de su ciclo de vida." — BSI/ISO/TC 59/SC 13, ISO 19650-1:2018, Anexo A.

El Entorno de Datos Común (CDE) y los estados de información

El CDE no es un nombre de producto: es un concepto funcional. Cualquier plataforma — desde ACC (Autodesk Construction Cloud) hasta un servidor Sharepoint correctamente configurado — puede implementar un CDE si respeta los cuatro estados definidos en ISO 19650-2: Work in Progress (producción interna, no visible para el equipo), Shared (compartido para revisión interdisciplinar), Published (aprobado y autorizado como información oficial del proyecto) y Archived (registro histórico inmutable). La regla de oro: ningún dato puede saltar estados ni circular fuera del CDE. El email como canal de intercambio de información técnica es, bajo ISO 19650-2, una no conformidad estructural.

ISO 19650-4:2022, publicada y vigente desde agosto de 2022, formaliza los requisitos técnicos del intercambio de información entre partes: define la estructura de metadatos que debe acompañar a cada contenedor en un evento de intercambio, establece las convenciones de nomenclatura obligatorias y vincula cada entrega a los requisitos de clasificación acordados. En la práctica, es el estándar que convierte el CDE de un repositorio de archivos en un sistema de registro auditable para cada transacción de información entre organizaciones.

ISO 19650-5:2020, frecuentemente ignorada, añade una capa de gestión de riesgos de seguridad de la información para activos sensibles (plantas de tratamiento de agua, infraestructura de transporte, edificios gubernamentales): clasifica la sensibilidad de los datos en tres niveles y exige que el acceso al CDE sea auditado y controlado mediante protocolos específicos de security-minded approach. En proyectos de concesión vial o de infraestructura energética en Colombia, su aplicación ya es una exigencia contractual en varios procesos licitatorios internacionales.

La adición más reciente a la familia, ISO 19650-6:2025 (publicada en enero de 2025), aborda un dominio históricamente huérfano dentro del ecosistema BIM: la gestión de información de salud y seguridad ocupacional (H&S). Su premisa es que la información de prevención de riesgos laborales — evaluaciones de riesgo por actividad, instrucciones de trabajo seguro, identificación de materiales peligrosos, requisitos de EPP por zona — no debe vivir como un conjunto de documentos PDF desconectados del modelo. ISO 19650-6 establece los requisitos para que esa información se estructure como datos vinculados directamente a los objetos BIM correspondientes: un elemento de excavación lleva los riesgos geotécnicos asociados; una zona de trabajo en altura lleva los requisitos de protección colectiva; una instalación con materiales peligrosos expone esa información a quien consulta el modelo. Este enfoque impacta las tres fases del ciclo de vida: diseño (planificación de la seguridad desde el proyecto), construcción (gestión de riesgos en tiempo real vinculada al modelo 4D) y operación (mantenimiento seguro con datos de riesgo accesibles desde el gemelo digital).

FLUJO DE ESTADOS DEL CDE — ISO 19650-2 ESTADO 01 WIP Work in Progress Producción interna — no visible para otros equipos Agente: Autor Rev: P01 Suitability: S0 Revisión del coordinador ESTADO 02 SHARED Compartido para revisión interdisciplinar Coordinación entre disciplinas — visible para el equipo del proyecto Agente: Coordinador BIM Rev: S01 Suitability: S2 RECHAZADO Aprobación del lead ESTADO 03 PUBLISHED Información aprobada — documentación oficial del proyecto Autorizada como información oficial para la toma de decisiones Agente: Aprobador / Lead Rev: A01 Suitability: S4 Cierre de fase ESTADO 04 ARCHIVED Registro histórico inmutable — preservación legal y contractual Fuente: ISO 19650-2:2018, §5 — Proceso de gestión de información durante la fase de entrega. Ningún dato puede saltar estados ni circular fuera del CDE.
Figura 3. Diagrama de flujo de los cuatro estados del CDE según ISO 19650-2: WIP (producción interna) → Shared (revisión interdisciplinar) → Published (información aprobada) → Archived (registro inmutable). La flecha de rechazo devuelve la información al estado WIP con comentarios documentados. Adaptado de ISO 19650-2:2018, §5.

Impacto en proyectos de gran escala

El caso más documentado de implementación de ISO 19650 a escala es el proyecto Crossrail (Elizabeth Line) en Londres — una línea ferroviaria de 118 km y 42 km de túneles nuevos bajo el centro de la ciudad, con un costo final de £18.900 millones. Crossrail fue el primer megaproyecto europeo en implementar un CDE conforme a BS 1192 (precursor directo de ISO 19650) desde la fase de diseño. Según el informe publicado por el Centre for Digital Built Britain (CDBB) de la Universidad de Cambridge, el proyecto gestionó más de 1.2 millones de contenedores de información (modelos, planos, especificaciones, informes de clash y documentación contractual) a lo largo de su ejecución, involucrando a más de 30 firmas de diseño y 20 contratistas principales. La adopción del CDE estructurado permitió una reducción del 22% en solicitudes de información (RFI) respecto a la media de proyectos ferroviarios comparables en el Reino Unido, según datos del Crossrail Learning Legacy publicados por Infrastructure and Projects Authority (IPA, 2018). Sin este marco, la gestión de ese volumen mediante correos y carpetas compartidas habría generado versiones huérfanas, aprobaciones no documentadas y reclamaciones contractuales insolubles.

Fuente: Crossrail Learning Legacy, "BIM and the Common Data Environment", Infrastructure and Projects Authority (UK), 2018. Disponible en: learninglegacy.crossrail.co.uk. Véase también: CDBB, "The Approach to BIM on Crossrail", University of Cambridge, 2019.

2. Interoperabilidad BIM: IFC (ISO 16739-1) e ICDD (ISO 21597)

Si ISO 19650 es el protocolo de gestión, IFC (Industry Foundation Classes) es el idioma. La norma ISO 16739-1 define el esquema de datos neutral, abierto y no propietario mediante el cual los objetos de construcción — desde una zapata de cimentación hasta un sistema de climatización o un tendido de tuberías de proceso — son descritos de forma inequívoca, independientemente del software de origen. Es, funcionalmente, el equivalente al PDF en la gestión documental: un formato de intercambio que cualquier receptor puede abrir, leer y procesar sin depender del software del emisor.

Tabla 2

Especificaciones técnicas del esquema IFC (ISO 16739-1)

Aspecto Descripción
Versión actual IFC4 ADD2 TC1 (ISO 16739-1:2018) para edificación e instalaciones industriales; IFC4.3 (ISO 16739-1:2024) para infraestructura: carreteras, ferrocarriles, puertos, túneles y presas
Esquema de datos EXPRESS (STEP/ISO 10303) como definición formal; implementaciones en SPFF (.ifc), ifcXML (.ifcXML) e ifcZIP (.ifcZIP). El binding OWL/RDF permite integración con web semántica
Estructura jerárquica IfcProject → IfcSite → IfcBuilding → IfcBuildingStorey → IfcSpace → elementos constructivos (IfcWall, IfcColumn, IfcPipe, etc.), cada uno portando geometría, propiedades y relaciones
Propiedades Organizadas en Property Sets (Pset_) estandarizados por buildingSMART o definidos por el proyecto; cada propiedad tiene nombre, tipo de dato, unidad y estado (medido, calculado, estimado)
Geometría Soporta CSG (Constructive Solid Geometry), B-Rep, curvas y superficies NURBS, SweptSolid y representaciones híbridas; la geometría es opcional — IFC puede contener solo información alfanumérica

Nota. Adaptado de buildingSMART International (2024). IFC 4.3 ADD2 Specification.

El error más común en la implementación de IFC es tratar el formato como un destino: "exportamos a IFC y ya tenemos interoperabilidad". La realidad es más exigente. Un archivo IFC es interoperable solo si los objetos exportados utilizan las entidades, propiedades y clasificaciones correctas según el MVD (Model View Definition) acordado para el intercambio concreto. Un MVD es, en términos simples, una vista parcial del esquema IFC que especifica exactamente qué subconjunto del modelo completo debe ser exportado para un propósito determinado — por ejemplo, el Coordination View para detección de interferencias o el Reference View para intercambio de geometría de referencia.

"IFC no es un formato de software. Es una descripción formal del dominio de la construcción, independiente del modelo de datos de cualquier proveedor. Su poder reside precisamente en esa neutralidad." — Liebich, T. (2009). IFC for Infrastructure: Current Status and Future Developments. buildingSMART International.

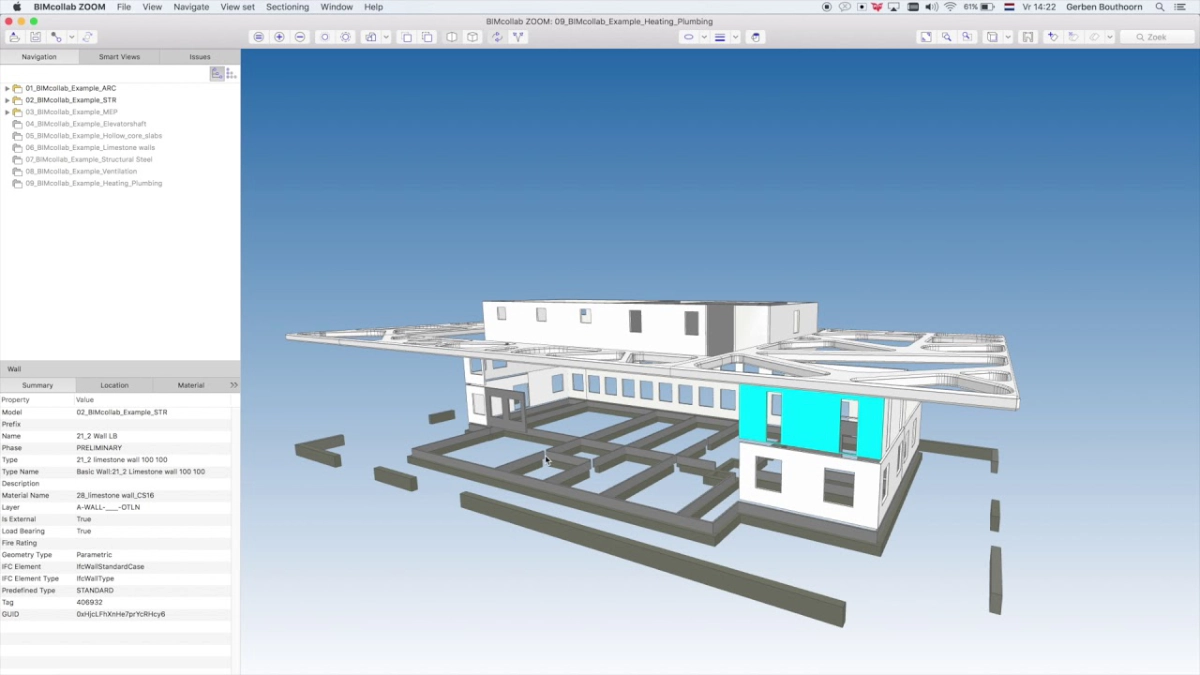

Captura de pantalla de un visor IFC mostrando el árbol jerárquico de entidades, el modelo 3D con un elemento seleccionado y el panel de propiedades con Property Sets expandidos
Figura 4. Visor IFC mostrando la estructura de datos de un modelo BIM: el árbol jerárquico de entidades (IfcProject → IfcSite → IfcBuilding → IfcBuildingStorey → elementos), el viewport 3D con el elemento seleccionado resaltado, y el panel de propiedades con los Property Sets (Pset_) que contienen los datos alfanuméricos del objeto. Esta separación entre geometría y propiedades es el fundamento de la interoperabilidad IFC. Elaboración propia (captura de pantalla en visor IFC).

ISO 21597: ICDD como contenedor de información vinculada

IFC resuelve el problema de los objetos de construcción pero no el de todos los documentos asociados a un proyecto: especificaciones técnicas en PDF, planos de taller en DWG, certificados de material en XML, cronogramas en XER, contratos en DOCX. La ISO 21597 (Information Container for linked Document Delivery — ICDD) aborda exactamente este problema.

ICDD define un contenedor estándar (un archivo ZIP con estructura controlada) que puede albergar documentos de cualquier formato y, lo más importante, vínculos semánticos explícitos entre esos documentos. El núcleo de ICDD es el Linkset: un archivo RDF/Turtle que declara relaciones tipificadas entre fragmentos de documentos distintos. Una relación típica podría ser: "el objeto IfcDoor con GlobalId XYZ del modelo IFC corresponde al elemento 'Puerta P-03' de la especificación técnica CAP-07-PUERTAS.pdf, sección 3.4". Esta vinculación es legible por máquina, auditada y persistente a lo largo del ciclo de vida del activo.

En proyectos de gran escala — concesiones de infraestructura, plantas industriales, complejos hospitalarios — la combinación IFC + ICDD resuelve un problema que ninguna solución propietaria ha podido resolver de forma generalizable: la trazabilidad bidireccional entre el modelo de información y el universo de documentos contractuales, técnicos y de operación que rodean ese modelo.

CONTENEDOR ICDD archivo.icdd (.zip) ISO 21597 — Information Container for linked Document Delivery /documents modelo-estructural.ifc IFC4 · 284.3 MB IFC especificacion-tecnica.pdf PDF/A-2 · 12.8 MB PDF plano-taller-EST-04.dwg DWG 2024 · 45.1 MB DWG certificado-acero-ASTM.xml XML · 0.4 MB XML /linksets linkset-01.ttl RDF/Turtle — Grafo semántico ls:HasDocument ls:SameAs ls:Overlaps Relaciones declaradas: HasDocument: .ifc vincula a .pdf como documento asociado SameAs: IfcDoor 2Xk... = §3.4 de especificacion.pdf Overlaps: plano-taller.dwg ↔ certificado-acero.xml index.rdf — Manifiesto del contenedor Declara la lista completa de documentos y linksets incluidos en el contenedor ICDD. Versión: 1.0 · Fecha: 2026-03-15 METÁFORA VISUAL El contenedor ICDD es el sobre Los documentos son las cartas El Linkset es el índice semántico Un ICDD permite que cualquier receptor reconstruya las relaciones entre documentos sin depender de un software específico. Fuente: ISO 21597-1:2020, §6 — Las relaciones del Linkset son legibles por máquina (RDF/Turtle) y auditables.
Figura 5. Arquitectura interna de un contenedor ICDD (ISO 21597). La carpeta /documents contiene archivos en cualquier formato; la carpeta /linksets contiene grafos semánticos RDF/Turtle que declaran relaciones tipificadas entre fragmentos de documentos; index.rdf actúa como manifiesto. Adaptado de ISO 21597-1:2020, §6.

3. Vida Útil, Mantenimiento y Ciclo de Vida: ISO 15686

El 80 % del costo de un edificio ocurre después de su construcción. Esta estadística, documentada en el informe BCIS (Building Cost Information Service, 2012), es el argumento más poderoso para comprender por qué la ISO 15686 (Buildings and constructed assets — Service life planning) no es un estándar periférico sino central en cualquier implementación BIM madura. La norma establece el marco metodológico para planificar, predecir y gestionar la vida útil de los componentes de un activo construido con base en evidencia cuantificable.

La familia ISO 15686 comprende 10 partes activas. Las más relevantes para BIM son:

Tabla 3

Partes relevantes de la familia ISO 15686 y su conexión con BIM

Parte Tema Conexión con BIM
ISO 15686-1 Principios generales y marco de aplicación Define los factores de modificación de vida útil (A–G) que deben almacenarse como propiedades de objeto IFC
ISO 15686-2 Procedimientos de predicción de vida útil Métodos empíricos (factor method, engineering method) para estimar la vida útil de servicio de componentes
ISO 15686-5 Costo de ciclo de vida (LCC) Metodología de cálculo del Costo Total de Propiedad (TCO); se vincula directamente con BIM 5D y 7D
ISO 15686-8 Vida útil de referencia (RSL) Base de datos de vida útil por categoría de componente; alimenta los modelos predictivos de mantenimiento
ISO 15686-10 Desempeño funcional Criterios de desempeño que un componente debe mantener durante su vida útil — condición para el FM basado en condición

Nota. Adaptado de ISO 15686 (Partes 1, 2, 5, 8 y 10).

El método del factor (ISO 15686-1) es la herramienta de estimación más utilizada. La vida útil estimada de un componente se calcula como:

Factor Method — ISO 15686-1
ESLC = RSL × A × B × C × D × E × F × G
ESLC — Vida útil de servicio estimada RSL — Vida útil de referencia (ISO 15686-8) A — Calidad de los componentes B — Nivel de diseño C — Calidad de ejecución D — Condiciones interiores E — Condiciones exteriores F — Condiciones de uso G — Nivel de mantenimiento
Ecuación 1. Cada factor toma un valor entre 0.8 y 1.2 basado en evidencia técnica. Adaptado de ISO 15686-1:2011, §5.

En un modelo BIM correctamente estructurado, los siete factores de cada componente son propiedades del objeto IFC correspondiente. Esto permite que las plataformas de gestión de activos — CAFM, CMMS, IWMS — lean esos datos directamente del modelo para generar planes de mantenimiento predictivo, proyecciones de reemplazo y cálculos de LCC sin reintroducción manual de datos. Este es el contenido técnico real de lo que se denomina BIM 7D.

Calculadora Factor Method — ISO 15686-1

Estimación de Vida Útil de Servicio (ESLC)

Ajusta la vida útil de referencia y los siete factores del método. El resultado se actualiza en tiempo real.

1.00
0.80.91.01.11.2

Certificados de calidad del fabricante, conformidad con norma de producto, clase de resistencia declarada.

1.00
0.80.91.01.11.2

Nivel de protección del diseño: detallado de juntas, pendientes de evacuación, protecciones contra humedad y UV.

1.00
0.80.91.01.11.2

Calificación de la mano de obra, sistema de control de calidad en obra (ISO 9001), supervisión técnica.

1.00
0.80.91.01.11.2

Humedad relativa, temperatura, agresividad química del ambiente interior, riesgo de condensación.

1.00
0.80.91.01.11.2

Zona climática (ISO 15927), exposición a lluvia, viento, radiación UV, salinidad, contaminación atmosférica.

1.00
0.80.91.01.11.2

Intensidad de uso real: tráfico peatonal, frecuencia de operación mecánica, cargas cíclicas, abrasión.

1.00
0.80.91.01.11.2

Plan de mantenimiento aplicado: frecuencia de inspección, mantenimiento preventivo vs. correctivo, accesibilidad.

Escala de valoración (ISO 15686-1, §9): 0.8 Significativamente peor que la referencia 0.9 Ligeramente peor 1.0 Igual a la condición de referencia 1.1 Ligeramente mejor 1.2 Significativamente mejor
Resultado ESLC 50.0 años
Menor que RSLMayor que RSL

El componente tiene una vida útil estimada igual a la referencia. Todos los factores están en su valor neutro (1.0).

Consultoría normativa BIM · ANTORR

¿Tu proyecto necesita implementar ISO 19650, estructurar un EIR o configurar un CDE?

Asesoramos equipos de diseño, construcción y operación en la implementación del ecosistema normativo BIM: desde la redacción del EIR y el BEP hasta la configuración del CDE, la definición de LOIN por objeto y fase, y la estructuración de intercambios IFC conforme a ISO 19650-2 e ISO 19650-4.

4. Manual de Entrega de la Información: ISO 29481 (IDM)

Existe un eslabón que frecuentemente queda sin formalizarse entre los requisitos del cliente (EIR/AIR) y el esquema de datos técnicos (IFC): el proceso mediante el cual esa información es generada, validada e intercambiada. Este es el dominio de la ISO 29481 (Building information models — Information delivery manual), el estándar que define cómo documentar de forma rigurosa los flujos de trabajo de intercambio de información en proyectos BIM.

ISO 29481 utiliza BPMN (Business Process Model and Notation) como lenguaje estándar de descripción de procesos. Un IDM completo para un intercambio concreto — por ejemplo, la entrega del modelo estructural para coordinación con MEP en la fase de diseño ejecutivo — se compone de tres elementos:

Tabla 4

Componentes de un IDM completo según ISO 29481

Componente Descripción
Process Map Diagrama BPMN que muestra los actores involucrados, las actividades secuenciales y los eventos de intercambio (information exchanges). Define quién hace qué, cuándo y con qué resultado
Exchange Requirements (ER) Descripción semántica de qué información debe estar presente en el intercambio: qué objetos, con qué propiedades, con qué nivel de información y con qué restricciones de valor. El ER es el puente directo hacia el MVD de IFC
Functional Parts Bloques modulares y reutilizables que representan funcionalidades de información comunes (p. ej., "descripción de un espacio", "especificación de una instalación") que pueden combinarse para formar ERs complejos

Nota. Adaptado de ISO 29481-1:2016.

La relación entre IDM y IFC es directa y operativa: un MVD (Model View Definition) es la implementación técnica en el esquema IFC de los requisitos especificados en un ER. buildingSMART International mantiene un repositorio centralizado (bSDD — buildingSMART Data Dictionary) donde se publican MVDs y Functional Parts reutilizables. La ventaja de este enfoque es que un proceso de intercambio documentado como IDM puede ser reproducido, auditado y certificado en cualquier proyecto, con cualquier equipo, independientemente del software utilizado.

IDM — INTERCAMBIO "MODELO ESTRUCTURAL → COORDINACIÓN MEP" · ISO 29481 · BPMN 2.0 ING. ESTRUCTURAL COORDINADOR BIM ING. MEP Inicio (EIR) Preparar modelo estructural (WIP) Exportar a IFC IFC4 — MVD Structural IFC X ¿Validación contra ERs del IDM? NO Corregir según comentarios documentados RECHAZADO Cambiar estado a Shared en CDE Descargar modelo y validar en software MEP Fin NOTACIÓN BPMN 2.0 Evento inicio Evento fin Tarea Gateway (X) Message flow Rechazo
Figura 6. Proceso IDM en notación BPMN 2.0: intercambio "Modelo estructural → Coordinación MEP". Tres pools (Ingeniero Estructural, Coordinador BIM, Ingeniero MEP), gateway exclusivo de validación contra los Exchange Requirements del IDM, y flujo de rechazo con retorno documentado al autor. Adaptado de ISO 29481-1:2016.

La importancia de ISO 29481 en proyectos de gran escala se hace evidente cuando se considera que un proyecto de infraestructura compleja puede requerir entre 30 y 80 intercambios de información distintos y formalizados. Sin un IDM por intercambio, el equipo negocia informalmente qué se entrega, cómo y cuándo en cada hito — lo que produce inconsistencias, reclamaciones y retrabajo. Con IDM, cada intercambio es un proceso contractualizable con entradas, salidas y criterios de aceptación definidos con precisión.

5. Clasificación y Diccionarios de Propiedades: ISO 12006

Un modelo IFC sin clasificación es como una biblioteca sin catálogo: los libros existen pero no pueden encontrarse de forma sistemática. La ISO 12006 (Building construction — Organization of information about construction works) establece el marco metodológico para los sistemas de clasificación de información en la industria de la construcción.

La norma se compone de dos partes con propósitos complementarios:

Tabla 5

Partes de ISO 12006 y su rol en la clasificación BIM

Parte Propósito
ISO 12006-2 Marco para la clasificación. Define las tablas necesarias para organizar la información de construcción: por elementos (materiales, productos, sistemas), por espacios, por recursos (trabajo, equipos, materiales) y por procesos. Fundamento teórico de Uniclass 2015 (UK), OmniClass (EE.UU./Canadá), NATSPEC (Australia) y SfB (Escandinavia)
ISO 12006-3 Marco para los diccionarios de objetos. Define el modelo de datos para crear diccionarios de términos de construcción, incluyendo la estructura de Property Sets (Pset_). Fundamento técnico del bSDD (buildingSMART Data Dictionary) y de la entidad IfcPropertySetDefinition en IFC

Nota. Adaptado de ISO 12006-2:2015 e ISO 12006-3:2022.

En la práctica de proyectos BIM, la aplicación correcta de ISO 12006 se manifiesta en tres capas. Primero, la clasificación de elementos: cada IfcWall, IfcColumn o IfcMechanicalFastener debe tener un código de clasificación asignado según el sistema acordado (Uniclass, OmniClass, etc.). Segundo, la definición de Property Sets: las propiedades asociadas a cada tipo de objeto deben estar definidas con nombre normalizado, tipo de dato y unidad, preferiblemente referenciadas al bSDD. Tercero, la coherencia terminológica: los mismos términos deben usarse consistentemente en el modelo, las especificaciones, los contratos y la documentación de O&M.

El déficit más crítico en Latinoamérica es la ausencia de sistemas de clasificación locales adaptados a la realidad constructiva regional. Colombia, Chile y México han comenzado procesos de desarrollo de tablas de clasificación nacionales, pero ninguno ha alcanzado la madurez ni la adopción necesaria para operar como el Uniclass en el mercado anglosajón. Esto significa que los proyectos en la región deben elegir entre adoptar un sistema foráneo (con las fricciones de traducción y adaptación que eso implica) o desarrollar su propio sistema interno, incompatible con los intercambios inter-organizacionales.

Comparador de sistemas de clasificación BIM

¿Qué sistema de clasificación aplica a tu proyecto?

Haz clic en cualquier sistema para ver su estructura de tablas, ejemplo de código y herramienta de búsqueda.

Sistema Región / Mercado Tablas Granularidad IFC Licitaciones
Uniclass 2015 Reino Unido, Commonwealth 11 tablas (Co, En, Ac, SL, EF, Ss, Pr, TE, PM, Zz, FI) 5 niveles jerárquicos Nativa Obligatoria UK

Uniclass 2015

Sistema de clasificación unificado del Reino Unido, mantenido por NBS (ahora RIBA). Diseñado específicamente para ser compatible con BIM e ISO 12006-2. Es el sistema de referencia obligatorio en todos los proyectos públicos del UK bajo el UK BIM Framework. Cubre todo el ciclo de vida: desde la actividad de construcción hasta el producto instalado.

Estructura de tablas principales:

Co (Complexes), En (Entities), Ac (Activities), SL (Spaces/Locations), EF (Elements/Functions), Ss (Systems), Pr (Products), TE (Tools & Equipment).

Ejemplo: Muro de mampostería exterior

Ss_25_10_30_52
Ss — Tabla: Systems 25 — Wall and barrier systems 10 — Wall systems 30 — Masonry wall systems 52 — External masonry wall systems
OmniClass EE.UU., Canadá, Latinoamérica 15 tablas (11–49) 4–6 niveles según tabla Nativa USACE / GSA

OmniClass Construction Classification System

Sistema norteamericano basado en ISO 12006-2, desarrollado por el OCCS Development Committee. Integra múltiples sistemas existentes: MasterFormat (Table 22), UniFormat (Table 21), y EPIC (Table 23). Es el estándar de referencia para proyectos federales de EE.UU. (USACE, GSA) y se adopta frecuentemente en Latinoamérica por influencia del mercado norteamericano.

Tablas más usadas en BIM:

Table 21 (Elements — UniFormat), Table 22 (Work Results — MasterFormat), Table 23 (Products — EPIC), Table 13 (Spaces by Function).

Ejemplo: Muro de mampostería exterior

23-13 17 11
23 — Table 23: Products 13 17 — Masonry Units 11 — Concrete Masonry Units (exterior)
SfB / CI/SfB Escandinavia, Europa continental 5 facetas (0–4) 3 niveles por faceta Parcial Histórica

SfB (Samarbetskommittén för Byggnadsfrågor)

Sistema de clasificación de origen sueco (1950s), ampliamente adoptado en Escandinavia y Europa continental durante décadas. Organizado en facetas: Tabla 0 (Entorno físico), Tabla 1 (Elementos), Tabla 2/3 (Productos por forma/material), Tabla 4 (Actividades). Aunque es robusto, su adopción en proyectos BIM nuevos está en declive frente a Uniclass y sistemas nacionales actualizados.

Limitaciones BIM:

El mapeo a IfcClassification existe pero no es nativo. Requiere adaptación manual para proyectos que exigen interoperabilidad IFC completa.

Ejemplo: Muro de mampostería exterior

(21) Fg2
(21) — Tabla 1: Muros exteriores F — Tabla 2: Bloques g2 — Tabla 3: Concreto / mampostería
NATSPEC / ANZSIC Australia, Nueva Zelanda 8 tablas principales 4 niveles jerárquicos Nativa Obligatoria AU

NATSPEC National Classification System

Sistema australiano basado en Uniclass, adaptado al mercado de Oceanía. Mantenido por NATSPEC (National Building Specification). Compatible con el Australian BIM Framework y exigido en proyectos federales y estatales de Australia. Su estructura es similar a Uniclass pero con terminología y codificación adaptadas a la normativa local (NCC — National Construction Code).

Compatibilidad:

Mapeo directo a IfcClassification. Los códigos NATSPEC se registran como IfcClassificationReference en el modelo IFC.

Ejemplo: Muro de mampostería exterior

Ss-025-10-30
Ss — Systems 025 — Wall systems 10 — Masonry wall 30 — External
eBKP-H Suiza, DACH (parcial) 9 grupos principales (A–I) 4 niveles jerárquicos Nativa Obligatoria CH

eBKP-H (Baukostenplan Hochbau — elektronisch)

Sistema suizo de clasificación por costos de construcción, digitalizado para BIM. Mantenido por CRB (Schweizerische Zentralstelle für Baurationalisierung). Obligatorio en proyectos públicos suizos. A diferencia de otros sistemas, eBKP-H se organiza primariamente por estructura de costos, lo que lo hace especialmente útil para la integración BIM 5D (cantidad + costo). Los grupos van de A (Terreno) a I (Mobiliario).

Ventaja BIM 5D:

Cada código eBKP-H se vincula directamente a partidas presupuestarias, lo que permite extracción automática de costos desde el modelo IFC.

Ejemplo: Muro de mampostería exterior

C 2.1.1
C — Construcción del edificio 2 — Envolvente exterior 1 — Muros exteriores .1 — Mampostería

6. Nivel de Información Necesario: ISO 7817 (LOIN)

Durante más de una década, la industria BIM operó con el concepto de LOD (Level of Development), definido originalmente por el American Institute of Architects (AIA, 2008) y refinado por el BIMForum en su LOD Specification. LOD 100 a 500 combinaban en un solo número la especificidad geométrica y la completitud alfanumérica de un objeto, produciendo interpretaciones ambiguas y litigios contractuales frecuentes. Una columna con geometría detallada (LOD 400) pero sin datos de material, peso o especificación de fabricante cumple el LOD geométrico pero no el informacional.

La ISO 7817:2024 (Organization and digitization of information about buildings and civil engineering works — Level of information need) resuelve esta ambigüedad estructuralmente. La norma introduce el concepto de LOIN (Level of Information Need) y lo descompone en tres dimensiones independientes pero complementarias, cada una con sus propios sub-criterios cuantificables:

GEOMÉTRICA ISO 7817 — Dimensión 1 Detalle Nivel de precisión geométrica del objeto (forma, aristas, tolerancias) Dimensionalidad 2D simbólico, 3D bounding box, 3D preciso, malla o sólido paramétrico Ubicación Posición relativa o absoluta en el sistema de coordenadas del proyecto Apariencia Color, textura, reflectancia — relevante para visualización y renders ALFANUMÉRICA ISO 7817 — Dimensión 2 Existencia Confirmación de que el objeto existe como entidad en el modelo Selección Tipo, familia o solución técnica seleccionada para el objeto Referencia Código de clasificación, mark, tag — identificador único del objeto Propiedades Atributos técnicos medibles: material, resistencia, peso, eficiencia, etc. DOCUMENTACIÓN ISO 7817 — Dimensión 3 Documentos vinculados Fichas técnicas, certificados de calidad, manuales de O&M Requisito de entrega Formato de entrega del documento (PDF/A, native, neutral, IFC link) Diferencia clave vs. LOD: LOIN no usa una escala numérica arbitraria (100–500). Especifica exactamente qué se necesita en cada dimensión para cada objeto y cada hito del proyecto. El LOIN es definido en el EIR y verificado contra el TIDP en el CDE.
Figura 7. Las tres dimensiones del LOIN según ISO 7817:2024 y sus sub-criterios. La distinción entre información geométrica y alfanumérica reemplaza la escala LOD 100–500 que combinaba ambas de forma ambigua. Adaptado de ISO 7817:2024, §5 y §6.

LOIN como sustituto funcional de ISO 17412-1

ISO 7817 reemplaza y supera conceptualmente a la ISO 17412-1 (que regulaba el nivel de información geométrica y alfanumérica de forma combinada bajo el concepto de LOD/LOI). La diferencia no es solo terminológica. Mientras LOD/LOI producía tablas de equivalencias amplias y frecuentemente interpretadas de forma diferente por cada organización, LOIN exige una declaración explícita y verificable para cada par objeto–hito–uso. En términos prácticos: un EIR basado en LOIN especifica, para la fase de diseño ejecutivo, que un elemento IfcPump debe tener geometría de tipo 3D-Bounding-Box (ubicación), propiedades de selección (modelo, fabricante), propiedades técnicas (caudal, presión, potencia), y un documento vinculado (ficha técnica del fabricante en PDF/A). No hay ambigüedad posible.

La implementación de LOIN en proyectos grandes requiere una herramienta de gestión de LOIN Matrix: una tabla dinámica que cruza tipos de objetos contra fases del proyecto y contra propósitos de uso (diseño, construcción, FM), declarando el LOIN requerido en cada celda. Herramientas como bSDD, BIMCollab, BIMLink y plataformas como Plannerly están desarrollando módulos específicos para este propósito.

7. Plantillas de Datos, Propiedades y Sostenibilidad: ISO 23386, 23387 y 22057

Las tres normas del bloque PDT (Property/Product Data Templates) representan el frente más activo de desarrollo del ecosistema normativo BIM actual. Su objetivo es resolver un problema que se manifiesta en toda su gravedad cuando un modelo BIM es utilizado para automatizar procesos: la inconsistencia semántica de las propiedades. Dos objetos IfcWall del mismo tipo pueden tener la resistencia al fuego almacenada en propiedades con nombres, tipos de dato y unidades diferentes si no existe un diccionario de referencia compartido. El resultado es que los sistemas de validación, cuantificación y FM no pueden procesar esa información de forma automática.

ISO 23386: el idioma de los diccionarios

La ISO 23386:2020 (Building information modelling and other digitisation processes used in construction — Methodology to describe, author and maintain properties in interconnected data dictionaries) define el modelo de datos y los procedimientos para crear propiedades formalmente definidas en diccionarios interoperables. Una propiedad ISO 23386 completa incluye: identificador global único (GUID), nombre en múltiples idiomas, definición textual, tipo de dato, unidades de medida, dominio de valores permitidos, relaciones con propiedades equivalentes en otros diccionarios, y metadatos de autoría y versionado.

El bSDD (buildingSMART Data Dictionary) es la implementación más visible de ISO 23386: un repositorio web donde fabricantes, organismos de normalización y organizaciones técnicas publican sus diccionarios de propiedades bajo este esquema. Un fabricante de sistemas de climatización puede publicar en bSDD las propiedades de sus productos (caudal nominal, presión sonora, clase de eficiencia energética) con sus GUIDs únicos. Cualquier software BIM compatible con bSDD puede entonces mapear automáticamente las propiedades de un objeto IFC al diccionario del fabricante, garantizando que la propiedad "FireResistance" en el modelo corresponde exactamente a la misma magnitud física que en el catálogo técnico, sin posibilidad de confusión.

ISO 23387: las plantillas de datos para objetos de construcción

Mientras ISO 23386 define el idioma, la ISO 23387:2020 (Building information modelling — Data templates for construction objects) define las plantillas. Un PDT (Product Data Template) es una especificación formal de qué propiedades debe tener un tipo específico de objeto de construcción — una viga de acero, un detector de incendio, una válvula de mariposa — para satisfacer los requisitos de información de un propósito de uso determinado (diseño, especificación, licitación, certificación de instalación, operación).

La cadena de valor del PDT es significativa: el propietario del activo define los requisitos de información en el EIR (ISO 19650); el coordinador BIM los traduce a un LOIN matrix (ISO 7817); el LOIN matrix referencia PDTs de los tipos de objeto relevantes (ISO 23387); los PDTs están definidos con propiedades del bSDD (ISO 23386); y esas propiedades se mapean a entidades IFC específicas en el MVD (ISO 29481 + ISO 16739). Esta cadena completa es el estado del arte de la gestión de información BIM en proyectos de infraestructura de primera línea global.

CADENA DE TRAZABILIDAD DEL DATO — DEL REQUISITO A LA IMPLEMENTACIÓN FLUJO NORMATIVO EIR Propietario define requisitos define LOIN Matrix Coordinador BIM especifica por objeto especifica PDT ISO 23387 Plantilla de datos estructura bSDD ISO 23386 Diccionario con GUIDs implementa IFC/MVD ISO 16739 Modelo BIM EJEMPLO CONCRETO: VÁLVULA DE MARIPOSA DN100 APLICACIÓN PRÁCTICA EIR Exige datos de mantenimiento para válvulas LOIN Requiere propiedad 'Presión de trabajo nominal' Fase: diseño detallado PDT Plantilla incluye: NominalPressure tipo: float · unidad: Pa bSDD GUID: 3dB4x7Kf NominalPressure IfcPressureMeasure IFC Pset_Manufacturer TypeInformation 1 600 000 Pa LECTURA DEL DIAGRAMA El propietario declara en el EIR que necesita datos de mantenimiento. El coordinador BIM traduce eso en un LOIN que exige la propiedad "Presión de trabajo nominal" para válvulas en fase de diseño detallado. El PDT estructura esa propiedad como NominalPressure (float, Pa). El bSDD le asigna un GUID único para garantizar interoperabilidad. El modelo IFC almacena el valor final: 1 600 000 Pa. Fuente: ISO 23386:2020, ISO 23387:2020, ISO 7817:2024 — El recorrido de un dato desde la necesidad del propietario hasta su implementación técnica.
Figura 8. Cadena de trazabilidad EIR → LOIN → PDT → bSDD → IFC, con ejemplo concreto para una válvula de mariposa DN100. El diagrama muestra cómo un requisito del propietario se transforma progresivamente en un dato verificable almacenado en el modelo IFC. Adaptado de ISO 23386:2020, ISO 23387:2020 e ISO 7817:2024.

ISO 22057: la sostenibilidad como dato estructurado

La ISO 22057:2022 (Sustainability in buildings and civil engineering works — Data templates for the use in EPDs for construction products to be used in the context of building information modelling) cierra el círculo entre el modelo BIM y los datos de sostenibilidad verificados. La norma define cómo los datos de EPD (Environmental Product Declarations) — declaraciones ambientales de producto con indicadores como GWP (calentamiento global en kg CO₂-eq), AP (acidificación), EP (eutrofización) y uso de energía primaria — deben estructurarse como PDTs vinculables a objetos IFC.

El impacto de ISO 22057 en proyectos actuales es directo. En proyectos que deben cumplir con certificaciones LEED v4.1, BREEAM 2018 o el esquema de reporte de carbono embodied de la RIBA 2030 Climate Challenge, los datos de carbono de cada material deben ser verificables, trazables y extraíbles automáticamente del modelo. Con ISO 22057, cada elemento IfcMaterial puede llevar vinculado su EPD verificado, con el valor de GWP y los demás indicadores declarados según las unidades y metodologías de la ISO 14040/14044. La suma automática de carbono embodied de todos los materiales del modelo — el llamado Whole Life Carbon Assessment — se convierte así en una operación de extracción de datos, no de estimación manual.

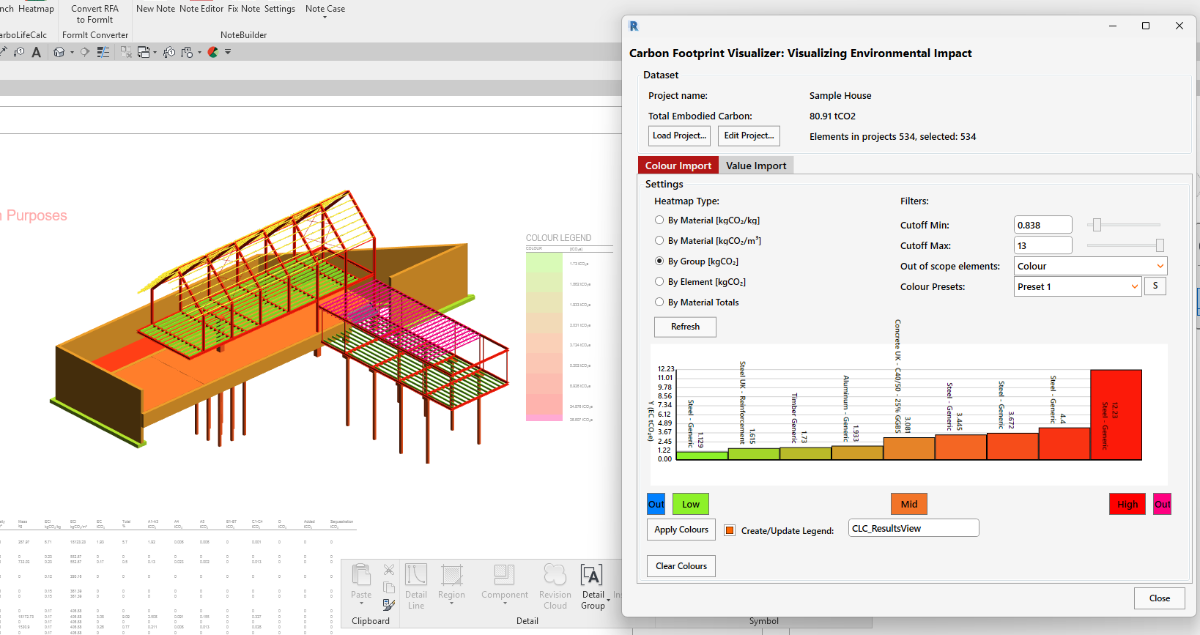

Carbon Footprint Visualizer en Revit mostrando un modelo 3D con elementos coloreados por intensidad de carbono embodied y un gráfico de barras de GWP por material
Figura 9. Carbon Footprint Visualizer en Revit: el modelo 3D de una estructura metálica muestra los elementos coloreados por intensidad de carbono embodied (kgCO₂) según un heatmap por grupo. La escala cromática va de verde (bajo GWP) a rojo (alto GWP). El panel derecho permite seleccionar el tipo de heatmap (por material en kg/kg, por material en kg/m³, por grupo, por elemento), ajustar filtros de corte y visualizar la distribución de carbono por categoría de material en un gráfico de barras. La tabla inferior detalla los indicadores ambientales de cada material (GWP, AP, EP, ODP). Este es el tipo de análisis que ISO 22057 habilita al estructurar los datos de EPD como propiedades vinculables a objetos IFC. Tomado de Carbon Footprint Visualizer (plugin para Autodesk Revit).

La convergencia de ISO 23386, 23387 y 22057 representa la frontera actual de la normativa BIM: el momento en que el modelo de información deja de ser un depósito de geometría con datos adjuntos y se convierte en una base de datos estructurada y semánticamente rica, consultable de forma automática para análisis de rendimiento, costos, mantenimiento y sostenibilidad a lo largo del ciclo de vida completo del activo.

Herramienta interactiva

¿Qué norma ISO aplica en cada fase del proyecto?

Selecciona una fase del ciclo de vida del activo construido y obtén las normas ISO aplicables, su rol en esa fase y si son de aplicación obligatoria o recomendada.

OBLIGATORIA Exigida en el EIR o por regulación contractual. RECOMENDADA Mejores prácticas para proyectos de alta complejidad.

8. El mapa completo de correlación funcional: 42 normas del ecosistema

Los siete nodos examinados hasta aquí constituyen la columna vertebral del ecosistema normativo BIM, pero no agotan su extensión. buildingSMART International, a través de su Mapa de Correlación Funcional de Estándares ISO, documenta más de cuarenta normas vigentes o en desarrollo que orbitan y complementan ese núcleo: desde los estándares STEP/EXPRESS (ISO 10303) que dan fundamento técnico al esquema IFC, hasta el COBie (ISO 15686-4) que estructura la transferencia a FM, pasando por los diccionarios terminológicos (ISO 6707), el puente BIM-GIS (ISO/TS 19166, ISO/TR 23262), las plantillas de productos MEP (ISO 16757) y los sistemas de gestión transversales (ISO 9001, ISO 21500, ISO 55000) sobre los que BIM se apoya.

El mapa organiza cada norma en dos ejes: su tipología funcional (Conceptos y Principios, Data y Rendimiento, Procesos y Metodologías, Terminología, o Serie/familia) y su plazo de implementación recomendado (Corto, Mediano o Largo) en una hoja de ruta de adopción progresiva. La matriz interactiva a continuación permite filtrar las 42 normas por ambos ejes para identificar cuáles aplican a la fase actual de madurez de una organización o proyecto.

Matriz interactiva — 42 normas del ecosistema

Filtrar normas por tipología y plazo de implementación

Selecciona una tipología y un plazo para ver las normas que aplican. Cada tarjeta muestra el código, el dominio y una descripción breve del rol de la norma en el ecosistema.

Tipología
Plazo de implementación
42 de 42 normas visibles
Haz clic en una norma para ver su descripción · Arrastra para mover

Fuente: buildingSMART International — Mapa de Correlación Funcional de Estándares ISO. Los nodos con acento verde corresponden a los siete estándares nucleares desarrollados en este artículo (§1 a §7). Las flechas muestran relaciones funcionales: Especifica, Define, Soporta, Estructura, Provee, Clasifica, Contiene, Establece, Habilita y Describe.

La partitura que determina si hay sinfonía o ruido

El ecosistema normativo BIM no es un conjunto de formalismos académicos desconectados de la práctica. Es el andamiaje conceptual y técnico sin el cual la promesa de interoperabilidad, trazabilidad y gestión basada en datos a lo largo del ciclo de vida de un activo construido es simplemente irrealizable. ISO 19650 sin IFC produce procesos bien gestionados pero con datos silos. IFC sin LOIN produce modelos con geometría detallada pero información insuficiente o inconsistente. LOIN sin PDTs produce requisitos declarados pero no verificables. PDTs sin ISO 22057 producen datos técnicos incompletos que excluyen la dimensión de sostenibilidad — cada vez más exigida contractual y regulatoriamente.

La madurez BIM real de una organización no se mide por qué software utiliza ni por cuántas dimensiones declara en su portafolio. Se mide por cuántas de estas normas ha internalizado en sus procedimientos, cuántos de sus contratos las referencia explícitamente y cuántos de sus modelos son verificablemente conformes con los EIRs derivados de ese marco normativo. Ese es el estándar que separa al BIM como cultura organizacional del BIM como marketing.

Cómo citar este artículo

APA 7.ª edición

Torres, E. (2026, abril 2). El ecosistema normativo BIM: El verdadero ADN de la gestión de la información. ANTORR Ingeniería S.A.S. https://antorr.co/academia/ecosistema-normativo-bim-iso.html

Chicago 17.ª edición

Torres, Emil. "El ecosistema normativo BIM: El verdadero ADN de la gestión de la información." ANTORR Academia, 2 de abril de 2026. https://antorr.co/academia/ecosistema-normativo-bim-iso.html

Referencias bibliográficas

  1. Torres, E. (2026, abril 2). El ecosistema normativo BIM: El verdadero ADN de la gestión de la información. ANTORR Ingeniería S.A.S. https://antorr.co/academia/ecosistema-normativo-bim-iso.html [artículo citado]
  2. buildingSMART International. (2021). buildingSMART International Standards Overview. buildingSMART International Ltd. https://www.buildingsmart.org/standards/bsi-standards/
  3. International Organization for Standardization. (2018a). ISO 19650-1: Organization and digitization of information about buildings and civil engineering works — Information management using building information modelling — Part 1: Concepts and principles. ISO.
  4. International Organization for Standardization. (2018b). ISO 19650-2: Information management using building information modelling — Part 2: Delivery phase of the assets. ISO.
  5. International Organization for Standardization. (2020a). ISO 19650-3: Information management using building information modelling — Part 3: Operational phase of the assets. ISO.
  6. International Organization for Standardization. (2022). ISO 19650-4: Organization and digitization of information about buildings and civil engineering works — Information management using building information modelling — Part 4: Information exchange. ISO.
  7. International Organization for Standardization. (2020b). ISO 19650-5: Information management using building information modelling — Part 5: Security-minded approach to information management. ISO.
  8. International Organization for Standardization. (2025). ISO 19650-6: Organization and digitization of information about buildings and civil engineering works — Information management using building information modelling — Part 6: Health and safety. ISO.
  9. International Organization for Standardization. (2018c). ISO 16739-1: Industry Foundation Classes (IFC) for data sharing in the construction and facility management industries — Part 1: Data schema. ISO.
  10. International Organization for Standardization. (2021). ISO 21597-1: Information container for linked document delivery — Exchange specification — Part 1: Container. ISO.
  11. International Organization for Standardization. (2011). ISO 15686-1: Buildings and constructed assets — Service life planning — Part 1: General principles and framework. ISO.
  12. International Organization for Standardization. (2017). ISO 15686-5: Buildings and constructed assets — Service life planning — Part 5: Life-cycle costing. ISO.
  13. International Organization for Standardization. (2016). ISO 29481-1: Building information models — Information delivery manual — Part 1: Methodology and format. ISO.
  14. International Organization for Standardization. (2023). ISO 12006-2: Building construction — Organization of information about construction works — Part 2: Framework for classification. ISO.
  15. International Organization for Standardization. (2007). ISO 12006-3: Building construction — Organization of information about construction works — Part 3: Framework for object-oriented information. ISO.
  16. International Organization for Standardization. (2024). ISO 7817: Organization and digitization of information about buildings and civil engineering works — Level of information need. ISO.
  17. International Organization for Standardization. (2020c). ISO 23386: Building information modelling and other digitisation processes used in construction — Methodology to describe, author and maintain properties in interconnected data dictionaries. ISO.
  18. International Organization for Standardization. (2020d). ISO 23387: Building information modelling (BIM) — Data templates for construction objects used in the life cycle of built assets. ISO.
  19. International Organization for Standardization. (2022). ISO 22057: Sustainability in buildings and civil engineering works — Data templates for the use in EPDs for construction products. ISO.
  20. Liebich, T. (2009). IFC for Infrastructure: Background & Status. buildingSMART International. Presented at the buildingSMART International Summit, Singapore.
  21. BCIS. (2012). Life Expectancy of Building Components: Surveyors' Experiences of Buildings in Use (2nd ed.). Royal Institution of Chartered Surveyors.
  22. American Institute of Architects. (2008). AIA Document E202: Building Information Modeling Protocol Exhibit. AIA.
Siguiente paso

¿Su proyecto cumple con el
marco normativo ISO completo?

La distancia entre declarar BIM y gestionarlo con rigor normativo se mide en tiempo, dinero y riesgo contractual. Evaluamos la madurez de su implementación y la alineamos con los estándares ISO aplicables a su tipo de activo y fase de proyecto.

Atendemos proyectos en todo Colombia — Cartagena, Barranquilla, Bogotá y más. · proyectos@antorr.co · +57 310 432 0600
